Общие рекомендации по монтажу и эксплуатации точечного водоотвода Gidrolica

1. Определив точное месторасположение дождеприемника, необходимо наметить направление траншей отводящих каналов трубопровода (подключение возможно при помощи труб ∅50, 110, 160 мм). Направление следует выбирать исходя из возможностей подключения к дождеприемным колодцам.

2. Перед монтажом и заливкой бетонной обоймы необходимо уплотнить основание траншеи на глубину около 200мм.

3. Основание бетонной обоймы заливается на уплотненный грунт. Дождеприемник устанавливается согласно рекомендованной схеме в бетонное основание толщиной 10-15 см.

4. Для подключения трубы необходимо освободить раструб дождеприемника от наполнителя с помощью острой стамески или отвертки. После установки узел соединения трубы следует загерметизировать.

5. Бетонная обойма вокруг дождеприемника заполняется раствором бетона послойно: вначале до верхнего края трубы, затем до верхнего уровня.

6. После монтажа уровень водоприёмной решетки дождеприемника должен быть на 3-5 мм ниже его верхнего края.

7. При сопряжении с бетонным или асфальтобетонным покрытием необходимо обустройство технологического шва.

8. После того, как цемент высохнет в пазы дождеприемника со стороны стыковки с трубой устанавливаются перегородки - сифон (рис. а, b).

9. Корзина устанавливается между перегородками и служит для сбора мусора (рис. с).

10. Дождеприемник накрывается решеткой, которая воспринимает на себя механические нагрузки, фильтрует воду от крупного мусора и также выполняет декоративную функцию (рис. d).

11. Для обеспечения нормальной эксплуатации точечного водоотвода необходимо производить очистку корзины для дождеприемника. Периодичность определяется условиями эксплуатации.

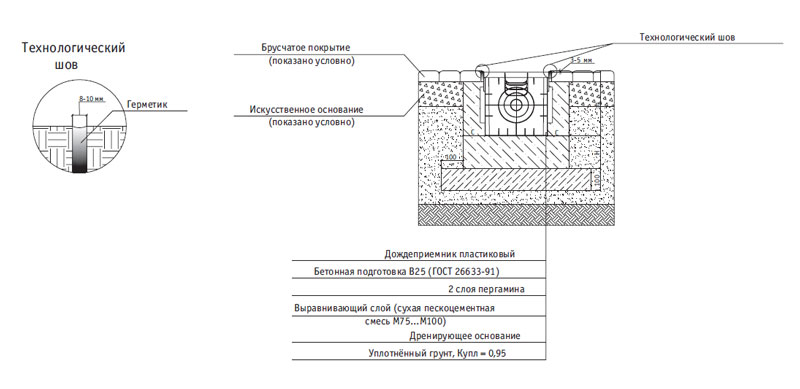

Схема установки пластикового дождеприемника в брусчатое покрытие класс нагрузки A15-С250

Схема установки пластикового дождеприемника в асфальтобетонное покрытие класс нагрузки A15-С250
